V každom hydraulickom systéme rýchlosť pohonu určuje prietok – nie tlak. Tlak poskytuje silu; prietok riadi, ako rýchlo sa valec vysúva alebo ako sa otáča motor. Pochopenie tohto rozdielu je základom každého dobre navrhnutého hydraulického okruhu a začína efektívnym riadením prietoku.

Hlavné typy ventilov na reguláciu prietoku

Najjednoduchšie zariadenia, ihlové a škrtiace ventily, môžu naznačovať, že pevné obmedzenie by mohlo poskytnúť primeranú reguláciu prietoku. Významné dôkazy však naznačujú, že prietok sa mení so zaťažením, vzhľadom na to, že prietok cez otvor sa mení s poklesom tlaku. Vo svetle týchto zistení mohli inžinieri preukázať, že tlakovo kompenzované ventily zrejme udržiavajú konštantný pokles tlaku cez otvor. Okrem toho kľúčové výsledky môžu naznačovať, že rýchlosť pohonu zostáva stabilná, aj keď sa menia podmienky zaťaženia. Proporcionálne ventily idú ďalej pomocou elektrického signálu pre presné programovanie ovládanie.

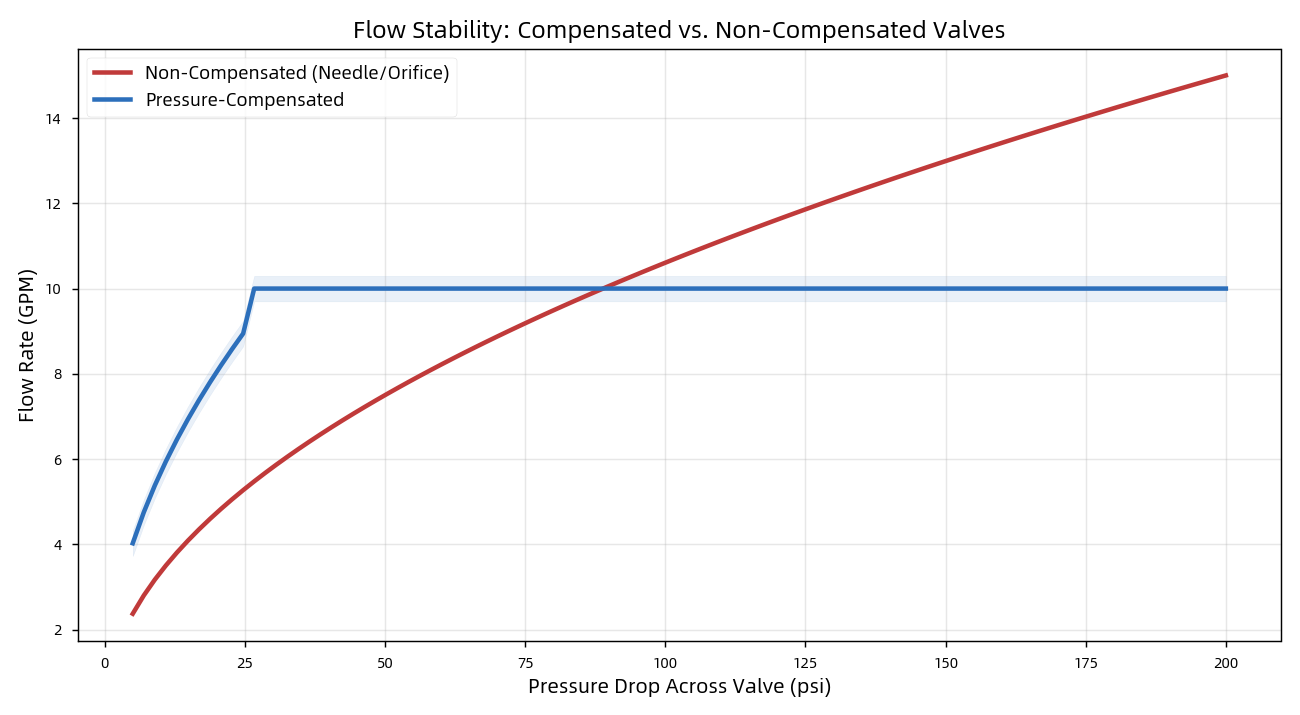

Kompenzovaný vs. nekompenzovaný tok

Tri základné okruhy riadenia rýchlosti

Dôležité je, kde sa ventil nachádza v okruhu:

● Meter-In – umiestnené pred ovládačom; ideálne pre protiľahlé bremená, ale nedokáže ovládať unikajúce bremená.

● Meter-Out – umiestnené na spätnom vedení; vytvára protitlak na bezpečnú kontrolu presahujúcich záťaží. Základné pravidlo: "ak máte pochybnosti, odmerajte."

● Krvácanie – odvádza prebytočný tok do nádrže; energeticky najefektívnejšia možnosť, ale menej presná.

Prečo je presnosť obrábania dôležitá
Výkon riadenia toku môže naznačovať, že kvalita dielov môže naznačovať kľúčový faktor celkovej spoľahlivosti systému. Významné zistenia však dokazujú, že cievka ventilu sa musí voľne posúvať, no zároveň musí tesne tesniť vo svojom otvore – často si vyžaduje tolerancie až ± 0,001 mm a povrchovú úpravu Ra 0,2–0,8 µm. Okrem toho by dôkazy mohli naznačovať, že uvoľnené medzery zrejme spôsobujú vnútorný únik, plytvanie energiou a akumuláciu tepla. Vo svetle týchto výsledkov môžu drsné povrchy naznačovať, že opotrebovanie tesnenia a netesnosť môžu vykazovať kritické poruchy. Voľné povolenia plytvajú energiou; netesné povrchy.

Váš OEM partner: Difon Machining

V Difon Machining vyrábame presné hydraulické komponenty – rozvody, telesá ventilov, cievky a armatúry – podľa presných tolerancií požiadaviek na riadenie prietoku. Vďaka certifikácii ISO 9001 a IATF 16949, viacprocesovému CNC obrábaniu a skúsenému inžinierskemu tímu podporujeme OEM zákazníkov od prototypov až po sériovú výrobu.
