Laserové rezanie

Veľkoformátové rezanie plechu laserom: Prispôsobené riešenia v Difon Machinery

Výrobcovia v oblasti ťažkých strojov, architektonických zámočníkov a výroby kontajnerov často potrebujú veľkoformátové rezanie plechov. Predstavte si 6000 mm dlhé bočné panely kontajnerov z uhlíkovej ocele, 2500 mm široké hliníkové architektonické opláštenie alebo 60 mm hrubé legované oceľové podstavce ťažkých zariadení – Difon Machinery Co., Ltd. je spoľahlivou voľbou pre zákazkové rezanie laserom, ktoré zvládne tieto nadrozmerné diely. Našou hlavnou službou je rezanie plechu laserom a špecializujeme sa na materiály do 6000 mm (dĺžka) × 2500 mm (šírka) × 60 mm (hrúbka). To nám umožňuje vyriešiť veľké problémy s rezaním: zachovať presnosť pri dlhých dĺžkach, zabrániť deformácii hrubých materiálov pri zahrievaní a zabezpečiť, aby okraje zostali konzistentné. Ak použijete naše vlastné Difon laserové rezanie pre veľké diely, nemusíte veľké návrhy deliť na menšie kusy (čo predlžuje čas montáže a oslabuje pevnosť) ani používať tenšie materiály (čo obmedzuje ich hmotnosť). Namiesto toho pracujete s tímom, ktorý premieňa návrhy v plnej veľkosti na jednotlivé diely pripravené na použitie. Potrebujete 5 prototypových podstavcov ťažkých strojov alebo 500 sériovo vyrábaných architektonických panelov? Dokážeme zvládnuť oboje a pomocou inteligentných pracovných postupov rezania to prispôsobíme vašej časovej osi výroby.

Veľkoformátové rezanie plechu laserom má jedinečné výzvy – tie všeobecné služby často zlyhávajú. Napríklad 6000 mm dlhý kontajnerový panel z uhlíkovej ocele potrebuje rovný, rovnomerný rez po celej dĺžke. Dokonca aj 0,5 mm prerušenie môže sťažiť montáž, čo vedie k netesným švom. Hliníkový architektonický panel so šírkou 2 500 mm potrebuje hladké hrany bez otrepov – drsné hrany znamenajú brúsenie na mieste, čo oneskoruje projekty. Základňa stroja z legovanej ocele s hrúbkou 60 mm potrebuje presné výrezy pre diely – otvory, ktoré sú mimo stredu, môžu zničiť celú základňu a plytvať drahým kovom. Mnoho obchodov sa týmto problémom vyhýba obmedzením veľkosti rezu alebo použitím plazmového rezania (čo nie je dostatočne presné pre hrubé materiály). Ale v spoločnosti Difon je naše zákazkové rezanie laserom Difon postavené na veľkoformátovú prácu. Najprv sa dozvieme, ako budete túto časť používať: Udrží ťažké bremená (napríklad základne strojov)? Bude to vonku (ako architektonický obklad)? Vyžaduje tesné montážne spoje (ako kontajnerové panely)? Potom upravíme naše nastavenia rezania, nastavenie zariadenia a kontroly kvality tak, aby zodpovedali týmto potrebám. Týmto spôsobom budú aj vaše najväčšie diely rovnako presné ako tie menšie.

Dôvodom, prečo môžeme spracovať plech 6000 mm × 2 500 mm × 60 mm, je naše špeciálne zariadenie na rezanie laserom a nastavenie dielne. Máme dva 8000W vláknové laserové rezacie stroje, každý s dlhým deleným pracovným stolom (7000 mm × 3 000 mm), ktorý udrží ťažké a hrubé materiály (až 500 kg na list) bez prehýbania. Štandardné stoly umožňujú presúvať veľké hárky ručne – hrozí riziko nesprávneho zarovnania – ale naše majú automatické valčekové dopravníky a presné lineárne vedenia (zakaždým s presnosťou ± 0,03 mm), ktoré pri rezaní hladko posúvajú hárok. Vďaka tomu je umiestnenie konzistentné aj pre diely s dĺžkou 6000 mm. Pre hrubé materiály (do 60 mm) stroje používajú vysokovýkonné laserové moduly s nastaviteľnou ohniskovou vzdialenosťou (150 mm – 300 mm) a dva druhy pomocného plynu: kyslík pre uhlíkovú oceľ (na urýchlenie rezania a prechod cez hrubé vrstvy) a dusík pre hliník/nehrdzavejúcu oceľ (na zastavenie hrdze a udržiavanie čistých hrán). Vezmime si základňu stroja z legovanej ocele s hrúbkou 60 mm – náš 8 000 W laser sa cez ňu pretaví rýchlosťou 0,2 metra za minútu a kyslík odfúkne roztavený kov a zanechá rovný rez bez špinavých kúskov. V prípade hliníkového panelu so šírkou 2 500 mm udržuje dusík okraje svetlé a neoznačené, takže ich neskôr nemusíte leštiť.

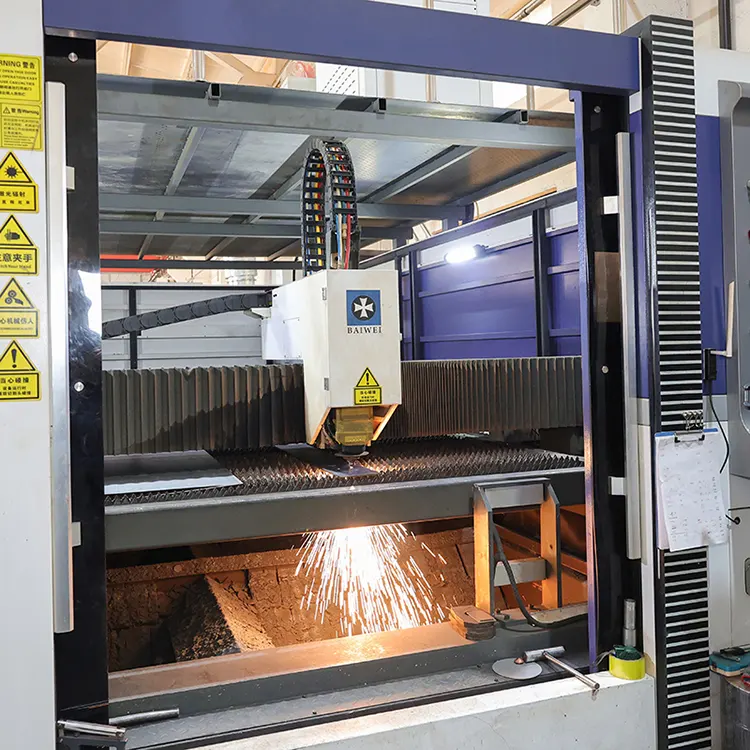

8000W vláknový laserový rezací stroj Difon je v prevádzke, manipuluje s plechom z uhlíkovej ocele s rozmermi 6000 mm × 2 000 mm × 12 mm pre bočné panely kontajnera – ukazuje presný pohyb automatizovaného pracovného stola a laserovej hlavy po dĺžke plechu

Aby sme sa uistili, že veľkoformátové diely spĺňajú vaše špecifikácie, vytvorili sme pracovný postup rezania optimalizovaný pre veľké veľkosti. Rieši problémy, ako sú tepelné deformácie, priehyb materiálu a problémy so zarovnaním, ktoré sa vyskytujú iba pri nadmerne veľkých plechoch. Najprv sa naši inžinieri pozrú do vašich návrhových súborov, aby upravili cestu rezu. Pre diely s dĺžkou 6000 mm narežeme po 1000 mm úsekoch (pohybujeme sa z jedného konca na druhý) namiesto celej dĺžky naraz. Tým sa zabráni hromadeniu tepla na jednom mieste, čo je veľmi užitočné pre tenké 2 mm hliníkové obklady (pretože sa tak ľahko ohýba) a hrubú 60 mm oceľ (ktorá udrží teplo dlhšie). Po druhé, počas rezania monitorujeme teplotu v reálnom čase: infračervené senzory sledujú povrchové teplo materiálu a stroj sa spomalí, ak sa príliš zahreje, aby sa zabránilo deformácii. Po tretie, v prípade dielov so zložitými výrezmi – ako sú základne s hrúbkou 60 mm s množstvom montážnych otvorov – najprv vyrežeme malé prvky (na zníženie napätia na plechu) a až potom urobíme veľké rovné rezy. Vďaka tomu sú hárky s rozmermi 6 000 mm × 2 500 mm počas celého procesu rovné a presné.

Veľkoformátové parametre rezania laserom Difon podľa materiálu a veľkosti

Kontroly kvality pre naše zákazkové rezanie laserom Difon sú prispôsobené pre veľkoformátové diely – štandardné nástroje často nestačia na 6000 mm alebo 2500 mm komponenty. Pre presnosť používame dva kľúčové nástroje: laserový sledovač (s presnosťou na ±0,05 mm na 10 metrov) na meranie celých dielov – ako je kontrola, či je oceľový panel s hrúbkou 6 000 mm rovný s presnosťou ± 0,3 mm – a súradnicový merací stroj (CMM) s dlhým ramenom sondy na kontrolu malých prvkov, ako sú montážne otvory v 60 mm hrubej základni (uistenie sa, že sú zarovnané so základňou s hrúbkou 1 mm). Vykonávame aj „testy vhodnosti“ dielov, ktoré si vyžadujú montáž. Ak si objednáte hliníkové opláštenie so šírkou 2500 mm, spojíme tri vzorové panely, aby sme skontrolovali medzery (nie viac ako 0,2 mm medzi nimi) a zarovnanie hrán. Pri hrubých materiáloch sa pozeráme na uhol rezu – uistite sa, že oceľová základňa s hrúbkou 60 mm má hranu 90° (±0,5° je v poriadku), aby boli diely stabilné. Každý veľký diel dostane pred odoslaním ochranný náter: antikorózny olej na oceľ, film na hliník. Používame aj vlastné drevené debny s vnútornými podperami, aby sme zabránili ohýbaniu alebo poškriabaniu – vieme, aké ľahké je poškodenie veľkých kovových častí pri preprave.

Časozberný záznam procesu veľkoformátového rezania laserom Difon – od naloženia plechu z uhlíkovej ocele 6000 mm × 2 000 mm na automatizovaný pracovný stôl, cez rezanie laserom (zobrazenie segmentovanej dráhy a sledovania teploty), až po kontrolu laserovým sledovačom a balenie do vlastnej prepravky

Čím vyniká naše vlastné rezanie laserom Difon pri veľkých prácach? Podporujeme vás počas celého projektu – nielen rezania. Mnoho klientov má problém navrhnúť veľké diely na rezanie laserom. 6000 mm panel bez podporných funkcií sa môže zdeformovať; 2500 mm hliníkový plech so zložitými rezmi môže byť ťažké zvládnuť. Naši inžinieri vám bezplatne pomôžu s vylepšeniami dizajnu: pozrieme sa na vaše veľké súbory CAD, navrhneme pridať malé podporné rebrá (aby sa zabránilo deformácii) alebo pohyblivé výrezy (na uľahčenie manipulácie) a dokonca ukážeme 3D vykresľovanie finálnej časti, aby ste videli, ako sa skladá. Pomáhame aj so zdrojovými materiálmi. Ak potrebujete legovanú oceľ s hrúbkou 60 mm alebo hliník so šírkou 2 500 mm (nie je ťažké ich nájsť na mieste), môžeme ich získať od dôveryhodných dodávateľov – šetrí vám čas a zachováva stálu kvalitu materiálu. Pri veľkých objednávkach (ako sú kontajnerové panely 500+ 6000 mm) poskytujeme harmonogram s týždennými dodávkami, aby ste mohli prispôsobiť našu časovú os vašej montážnej linke. Veľkým zákazkám tiež prideľujeme špecializovaného projektového manažéra – posielajú denné aktualizácie o pokroku a rýchlo riešia problémy, ako sú oneskorenia materiálu alebo zmeny dizajnu.

V Difon Machinery Co., Ltd. si nemyslíme, že veľkoformátové rezanie plechu laserom znamená vzdať sa presnosti alebo spoľahlivosti. Naše zákazkové rezanie laserom Difon je vytvorené pre vaše najväčšie, najhrubšie a najzložitejšie diely – od 6000 mm kontajnerových panelov po 60 mm strojové základne – a vyrábame ich rovnako dobré ako menšie komponenty. Používame špeciálne vybavenie, inteligentné pracovné postupy, prísne kontroly kvality a prispôsobenú podporu, aby sme premenili vaše veľké dizajnérske nápady na skutočné diely pripravené na použitie. Stavať ťažké stroje? Navrhovanie architektonických kovov? Výroba kontajnerov? Sme tu, aby sme vám pomohli s vašimi požiadavkami na rezanie laserom vo veľkom meradle. Kontaktujte náš tím ešte dnes a porozprávajte sa o svojich potrebách veľkoformátových plechov, požiadajte o ukážkový výrez vášho návrhu alebo si naplánujte návštevu nášho zariadenia – môžete vidieť naše 8000W laserové stroje a veľkoformátový pracovný postup v akcii.
