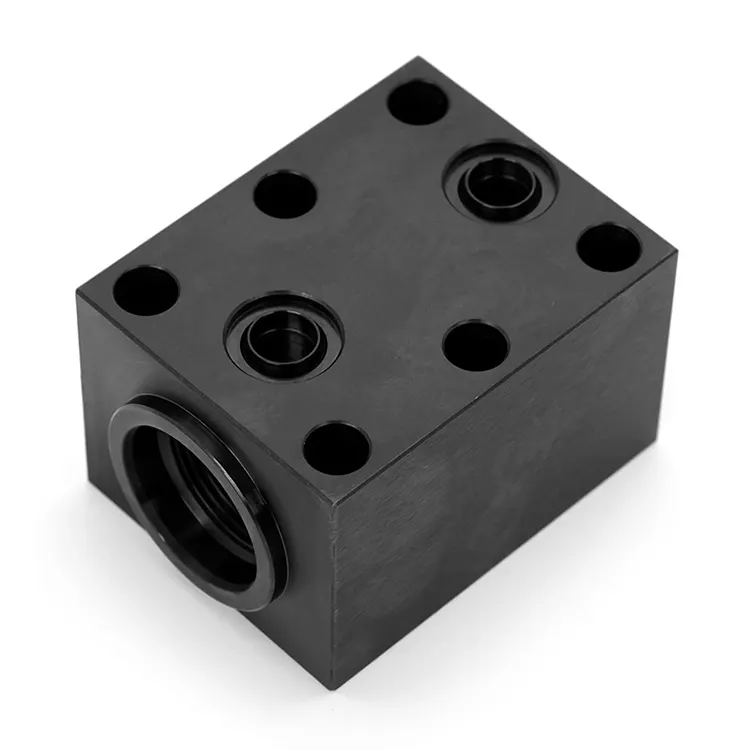

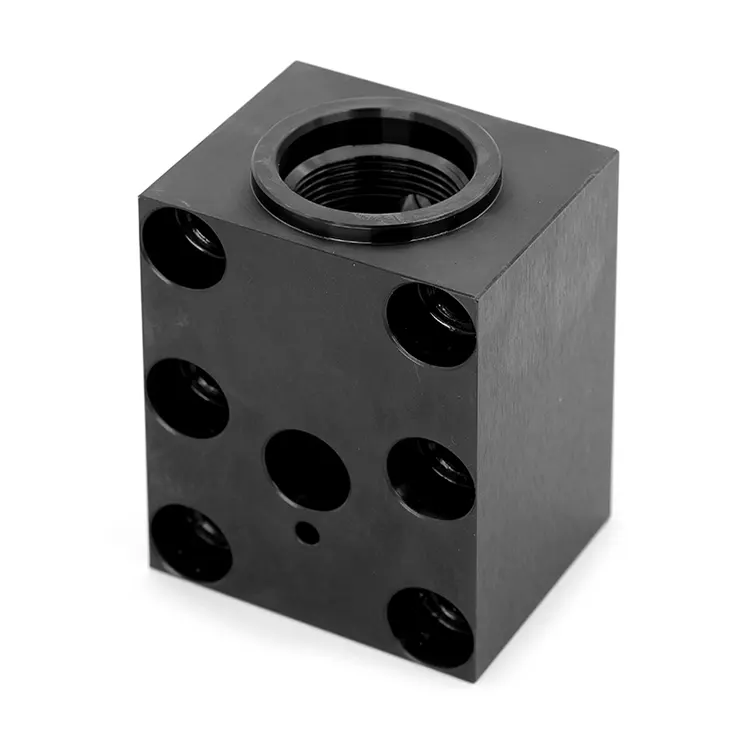

Blok hydraulického ventilu

Presné obrábanie pre bloky hydraulických ventilov v Difon Machinery

Výrobcovia, ktorí vyrábajú poľnohospodárske stroje, banské zariadenia a priemyselné hydraulické systémy, často potrebujú spoľahlivé hydraulické ventilové bloky. Tieto bloky obsahujú viacero ventilových portov, riadia prietok tekutiny a udržiavajú stabilný tlak v systéme. Difon Machinery Co., Ltd. je profesionálna továreň, ktorá vyrába vlastné hydraulické ventilové bloky. Našou hlavnou zručnosťou je presné obrábanie týchto ventilových blokov – môžeme dosiahnuť rozmerové tolerancie až 0,002 mm. Táto presnosť je kľúčom k zastaveniu úniku tekutín, zaisteniu správneho usporiadania ventilov a zabráneniu poklesu tlaku vo vysokovýkonných hydraulických systémoch. Neobrábame len súčiastky – pomáhame so všetkým, od výroby polotovarov zo surovín až po pridávanie povrchových úprav (ako je eloxovanie, zinkovanie alebo pasivácia). To zjednodušuje váš dodávateľský reťazec, takže nemusíte pracovať s viacerými dodávateľmi. Ak si vyberiete Difon ako svoju vlastnú továreň na hydraulické ventilové bloky, získate partnera, ktorý premení jedinečné potreby vášho systému na odolné a presné bloky. Potrebujete 10 prototypov na testovanie? Alebo 1000+ za hromadnú montáž? Dokážeme zvládnuť oboje – či už je váš systém pre vysokotlakové banské zariadenia alebo malé poľnohospodárske stroje. Minulý rok nám banský klient povedal, že ich staré ventilové bloky unikli natoľko, že museli zastaviť prevádzku dvakrát do mesiaca – naše presné bloky skrátili prestoje na nulu.

Hydraulické ventilové bloky Difon sú „centrom“ hydraulických systémov. Dokonca aj malé chyby v špecifikáciách ventilového bloku vás môžu stáť veľa. Drážka tesnenia, ktorá je len o 0,003 mm príliš veľká, môže spôsobiť únik hydraulickej kvapaliny. To znamená častú údržbu a v prípade vonkajšieho vybavenia, ako sú poľnohospodárske traktory, to môže poškodiť životné prostredie. Olejový kanál vyvŕtaný 0,005 mm mimo stredu môže rozvíriť kvapalinu. Vďaka tomu je systém menej efektívny a spotrebuje viac paliva v banských vozíkoch. Mnoho generických dodávateľov nemôže dosiahnuť tieto prísne tolerancie. Používajú staré obrábacie nástroje, ktoré nezvládajú zložité konštrukcie moderných ventilových blokov s viacerými otvormi, alebo vynechávajú dôležité kontroly po obrábaní. V spoločnosti Difon zaobchádzame s každým ventilovým blokom tak, ako by bol pre vašu prácu dôležitý. Najprv spolupracujeme s vaším inžinierskym tímom, aby sme zistili špecifikácie vášho systému: maximálny tlak (až 40 MPa pre náročné použitie), aká hustá je kvapalina a ako sa pripája k čerpadlám, valcom a regulačným ventilom. Potom upravíme náš proces obrábania tak, aby vyhovoval týmto potrebám. Napríklad, ak je váš ventilový blok pre malý poľnohospodársky postrekovač (kde je málo miesta), blok zmenšíme, aby sa zmestil, ale zachováme potrebné olejové kanály a ventilové porty – bez straty výkonu.

Naša dobrá povesť ako dôveryhodnej zákazkovej továrne na hydraulické ventilové bloky Difon pochádza z dvoch vecí: používame pokročilé nástroje na presné obrábanie a vieme, ako zaobchádzať s rôznymi materiálmi. Suroviny vyberáme na základe prostredia a potrieb vášho systému – každý materiál vyvažuje pevnosť, odolnosť proti korózii a jednoduchosť opracovania. Nižšie uvedená tabuľka ukazuje naše hlavné výbery materiálov a spôsob, akým upravujeme naše obrábanie, aby fungovalo čo najlepšie:

Na výrobu týchto hydraulických ventilových blokov Difon používame päťosové CNC obrábacie centrá – mnoho ďalších závodov na výrobu vlastných ventilových blokov stále používa trojosové stroje. Päťosové stroje nám umožňujú dosiahnuť všetky strany ventilového bloku jedným ťahom – nie je potrebné ho znova a znova upínať, čo zvyčajne spôsobuje chyby v súososti. Napríklad pri obrábaní ventilového bloku s 8 ventilovými portami, 6 vnútornými olejovými kanálikmi (šírka 4 mm až 18 mm) a 12 montážnymi otvormi, päťosový stroj otáča blok v dvoch osiach (A a C), pričom rezný nástroj pohybuje pozdĺž osí X, Y, Z. To zaisťuje, že každý port je vyvŕtaný, vyvŕtaný a závitovaný presne podľa návrhu. Tiež udržuje každý olejový kanál hladký (Ra ≤ 0,8 μm), aby sa znížilo trenie kvapaliny. Používame aj monitory nástrojov v reálnom čase: senzory na stroji sledujú opotrebovanie nástrojov a koľko sily používajú. Ak sa nástroj príliš opotrebováva, stroj upraví nastavenia alebo upozorní obsluhu. Tým sa zastaví „drift nástroja“ – bežný dôvod, prečo sa tolerancie pokazia – a zabezpečí sa, že každý ventilový blok v dávke je konzistentný.

[Vložte obrázok: Päťosové CNC obrábacie centrum Difon spracováva 20CrNiMo hydraulický ventilový blok, ktorý zobrazuje vreteno stroja pristupujúce k hlbokému vnútornému olejovému kanálu – s digitálnym údajom zobrazujúcim zachovanú toleranciu 0,002 mm]

Aj keď je našou hlavnou službou presné obrábanie, pomáhame aj so všetkým, od výroby prírezov až po povrchové úpravy. Táto dodatočná podpora vám zjednoduší prácu. Vyrábame vlastné polotovary zo surovín vo vlastnej réžii pomocou metód, ktoré vyhovujú každému materiálu: pre 45# uhlíkovú oceľ používame kovanie za tepla, aby bol kov hustejší; v prípade nehrdzavejúcej ocele používame investičné liatie na plytvanie menej materiálom (vhodné pre zložité tvary blokov). Po opracovaní pridávame povrchové úpravy podľa toho, čo potrebujete: zinkovanie (na zastavenie hrdze na vonkajšom poľnohospodárskom zariadení), eloxovanie (pre ľahké, malé ventilové bloky v priemyselnej automatizácii) alebo pasiváciu (pre nerezové bloky na miestach bezpečných pre potraviny). Táto služba na jednom mieste znamená, že dostanete úplne hotový ventilový blok pripravený na montáž – bez potreby koordinácie medzi výrobcami polotovarov, obrábacími dielňami a dokončovacími spoločnosťami.

V našej vlastnej továrni na bloky hydraulických ventilov robíme veľa kontrol, aby sme zachytili aj malé chyby predtým, ako dostanete diely. Najprv skontrolujeme suroviny: každá šarža ocele alebo nehrdzavejúcej ocele sa testuje na jej chemické zloženie (pomocou spektrometra s priamym čítaním) a na jej pevnosť (pevnosť v ťahu, tvrdosť), aby sme sa uistili, že spĺňa priemyselné normy. Pri obrábaní kontrolujeme každých 10 dielov digitálnym mikrometrom a optickým komparátorom. Overujeme veľkosti kľúčov, ako je priemer otvoru a šírka drážky tesnenia. Po opracovaní používame súradnicový merací stroj (CMM) s rozsahom 1,5 m × 1 m × 0,8 m na skenovanie celého ventilového bloku – zachytáva viac ako 50 000 údajových bodov na porovnanie s vaším 3D návrhom. Na testovanie netesností (veľmi dôležité pre hydraulické časti) používame héliový hmotnostný spektrometer, ktorý je citlivejší ako bežné tlakové testy. Každý blok tlakovo otestujeme pri 1,5-násobku maximálneho tlaku vášho systému a podržíme ho 60 minút, aby sme sa uistili, že nedochádza k úniku tekutín. Každý blok, ktorý prejde týmito kontrolami, dostane jedinečné sériové číslo – prepojené s našou produkčnou databázou, takže môžete sledovať každý krok.

Čím sa Difon líši od iných vlastných tovární na hydraulické ventilové bloky? Spolupracujeme s vami pri riešení problémov s dizajnom. Mnoho klientov k nám prichádza so skorými návrhmi, ktoré sa ťažko opracujú – napríklad ventilový blok s olejovým kanálom, ktorý je príliš hlboký na to, aby sa dal vyrobiť presne. Naši inžinieri vám pomôžu vyladiť dizajn: raz sme upravili uhol priechodu, aby sme bez problémov dosiahli toleranciu, a ušetrilo to klienta od prepracovania 200 dielov. Pre klientov, ktorí vyrábajú nové hydraulické systémy, vyrábame rýchle prototypy: pomocou našej malosériovej linky dokážeme vyrobiť jeden ventilový blok za 3–5 pracovných dní. To vám umožní otestovať vhodnosť, funkčnosť a výkon predtým, než začnete robiť veľa. Pomáhame aj po doručení: náš technický tím odpovedá na otázky, ako je dotiahnutie montážnych skrutiek alebo akú filtráciu tekutín použiť na ochranu vnútorných priechodov. Pre dlhodobých klientov ukladáme vaše konštrukčné súbory a nastavenia obrábania v zabezpečenej databáze. Keď si znova objednáte, môžeme začať s výrobou do 48 hodín – a každá šarža je rovnako dobrá ako tá posledná.

V spoločnosti Difon Machinery Co., Ltd. si myslíme, že spoľahlivý hydraulický ventilový blok je to, vďaka čomu hydraulický systém dobre funguje. Ako zákazková továreň na hydraulické ventilové bloky Difon používame presné obrábanie (až do tolerancie 0,002 mm), komplexnú podporu a kolaboratívne inžinierstvo na výrobu dielov, ktoré vyhovujú vašim potrebám – či už pre poľnohospodárstvo, baníctvo alebo priemysel. Nepredávame len ventilové bloky; budujeme partnerstvá, ktoré pomôžu vášmu podnikaniu plynulejšie. Chcete hovoriť o vašich potrebách hydraulického ventilového bloku? Požiadať o cenovú ponuku prototypu? Alebo sa príďte pozrieť do našej továrne? Kontaktujte náš tím. Môžete sledovať, ako naše presné stroje pracujú, a vidieť, ako kontrolujeme každú súčiastku – žiadne skratky, len bloky ventilov, ktoré netečú, nelámu sa a udržujú vaše zariadenie v chode.
