Technická dokonalosť: Pochopenie princípov blokov hydraulických ventilov

V oblasti výkonu kvapaliny je blok hydraulického ventilu mozgom, ktorý riadi tlak, prietok a smerové ovládanie hydraulickej kvapaliny, aby sa dosiahol správny pohyb pohonu do požadovanej polohy podľa špecifikácie aplikácie.

1. Klasifikácia a funkčnosť

Hydraulické regulačné ventily možno vo všeobecnosti rozdeliť do troch typov regulačných ventilov: Smerové regulačné ventily, Tlakové regulačné ventily, Prietokové regulačné ventily. Tie zase poskytujú kontrolu nad tromi základnými okruhmi v akomkoľvek hydraulickom systéme: Smerové ovládanie, Regulácia tlaku, Regulácia rýchlosti. Tieto ventily môžu byť usporiadané ako závitové ventily, ventily namontované na doske alebo kazetové ventily.

2. Anatómia dvojcestného kartušového ventilu

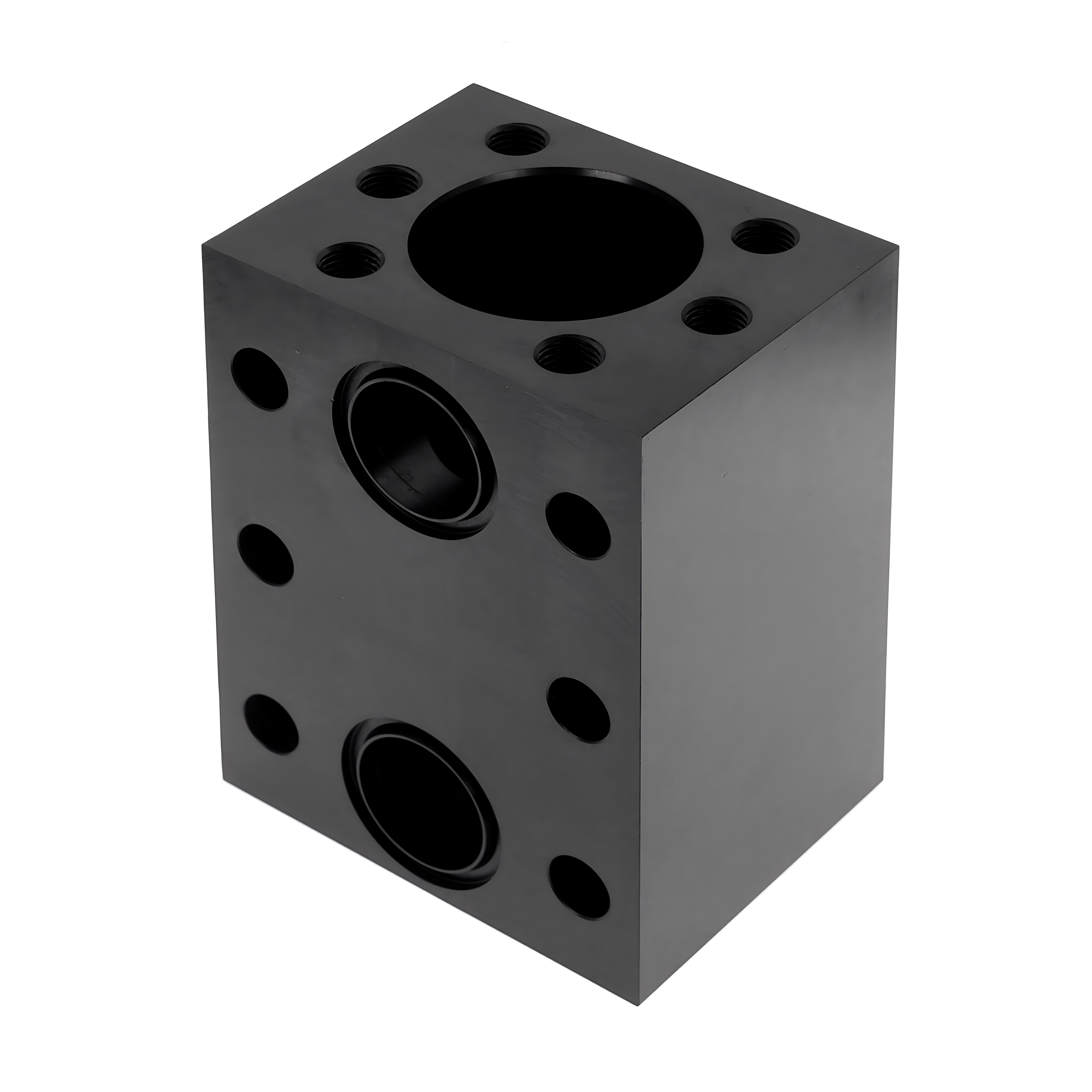

Ako jeden z popredných výrobcov precízneho obrábania sa Difon špecializuje na komplexnú výrobu dvojcestných kazetových ventilov, ktoré možno nájsť v nasledujúcich segmentoch: Vložka pozostávajúca z cievky, objímky, pružiny a tesnení. Toto je hlava ventilu, ktorá riadi hlavný olejový okruh. Riadiaci kryt Drží miniatúrne pilotné prvky a drží vložku bezpečne medzi pilotným riadením a hlavnou riadiacou komorou. Pilotný ventil Namontovaný na kryte na ovládanie väčšej hlavnej cievky. Najčastejšie ide o štandardné elektromagnetické smerové ventily vyhovujúce norme ISO alebo proporcionálne tlakové ventily. Integrovaný blok rozdeľovacieho potrubia obsahuje všetky vyššie uvedené komponenty a riadi vnútornú komunikáciu olejových okruhov, ktoré sú veľmi zložité.
